Áthidaló: a nyílások „gerince”, avagy miért statikai kulcselem és hogyan válassz

Egy épülő falban minden sor a következőre támaszkodik. Aztán jön egy pont, ahol a fal megszakad, mert oda ablak vagy ajtó kerül. A felette lévő rész viszont nem lebeghet a levegőben. Ezt a terhet veszi át az áthidaló, szaknyelven nyílásáthidaló: egy karcsú, előregyártott elem, amely a nyílás két széle között dolgozik. Ebben a cikkben körbejárjuk, hogyan működik, milyen típusokkal találkozhatsz a hazai piacon, és mit érdemes tudnod a beépítésről meg a vásárlásról.

Mi az áthidaló, és mi a dolga a falban?

A teherhordó falak nem csak önmagukat tartják. Rájuk terhel a födém, sokszor az emelet, végül a tetőszerkezet is. A nyílászárók feletti falszakasznak ugyanúgy állnia kell ezt a terhelést, csakhogy alatta nincs falazat, amire támaszkodhatna. Itt lépnek be a képbe az előregyártott nyílásáthidalók. Ezek lényegében karcsú, nagy teherbírású gerendák. A nyílás két oldalán felfekszenek a falra, és hídként vezetik át a terhet a kiváltott szakasz felett.

Ha ez az elem hiányzik, alul van méretezve vagy rosszul lett elhelyezve, előbb hajszálrepedések jelennek meg, később a szerkezetek állékonysága is kérdésessé válhat. Az ablakok és ajtók feletti néhány szerény elem ezért az egész fal egyik legfontosabb pontja.

Így működik az áthidaló

A hazai piacon kapható klasszikus kerámia áthidalók felépítése hasonló: egy U alakú, égetett kéregelem adja a külsőt, ebbe kerül a nagy szilárdságú beton és az acélbetét. A kerámia köpeny nem díszítés. Ugyanolyan felületet ad, mint a környező falazóelemek, ezért a vakolás gond nélkül megy, és nem kell vakolaterősítő hálóval bajlódni.

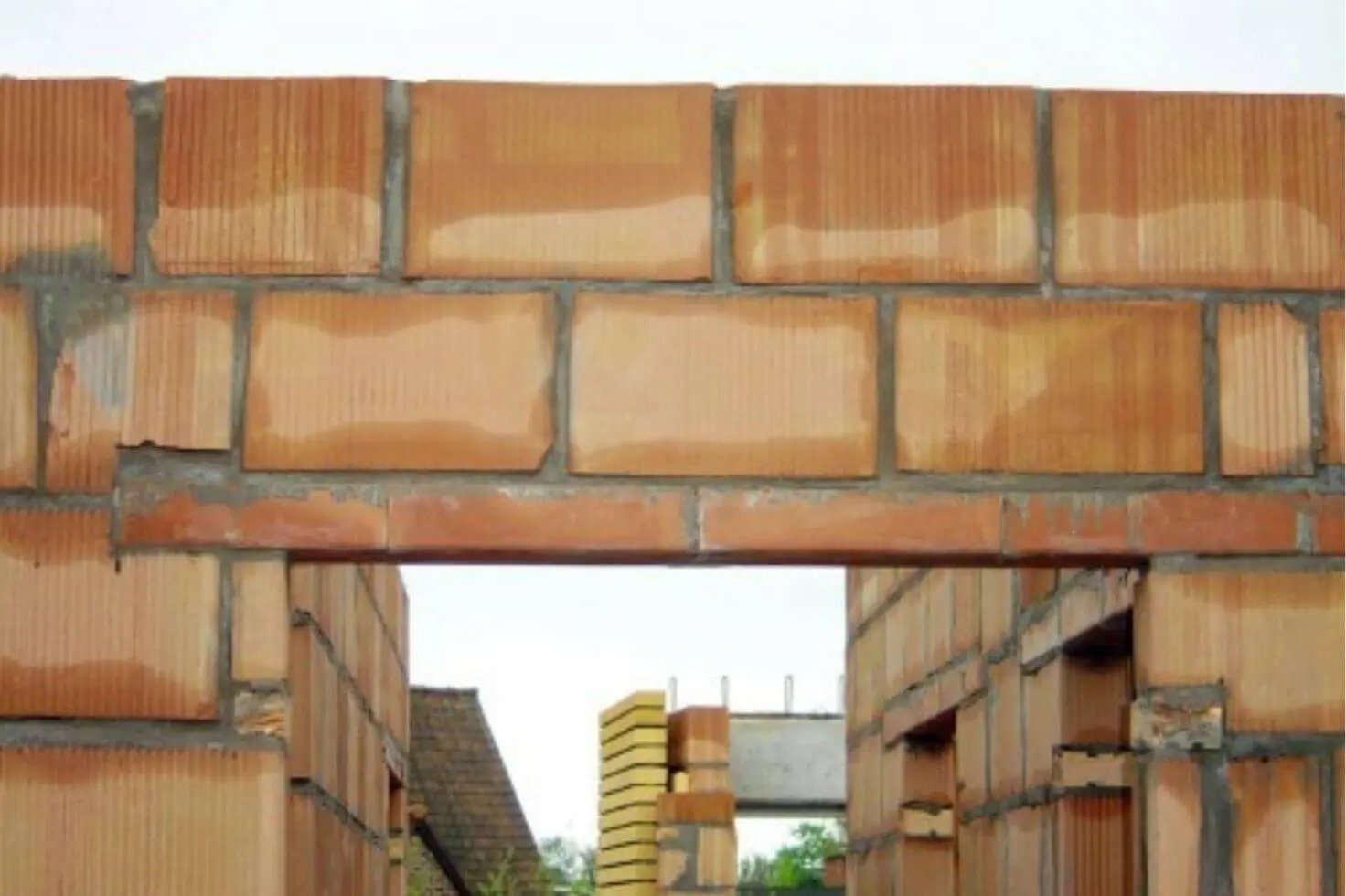

Van azonban egy részlet, amit sokan nem tudnak. A keskeny, 6,5 cm magas változatok önmagukban nem képeznek teljes értékű kiváltást. Ezek az elemek a szerkezet alsó, húzott övében dolgoznak. A felső, nyomott övet ráfalazással vagy rábetonozással kell kialakítani, például kisméretű tömör tégla sorokkal. Csak a két öv együtteséből jön létre a teljes értékű nyílásáthidalás. Amíg a nyomott öv meg nem szilárdul, az elem alátámasztást igényel. Ezt a lépést nem lehet kihagyni.

Léteznek elemmagas típusok is. Ezeknél a magasság megegyezik egy falazóblokk sormagasságával. Nem kell rájuk falazni, azonnal terhelhetők, és ideiglenes megtámasztás sem szükséges hozzájuk. Az ilyen darabok használata igazán megéri, hiszen a várakozás elmarad, és ez érezhetően gyorsítja a kivitelezést.

Áthidalók főfalakhoz és válaszfalakhoz

Az egyik legelterjedtebb hazai termékcsalád 12 cm széles, és elsősorban teherhordó falazatokhoz készül. A választék 25 cm-es lépcsőkben bővül: kapható Leier MDA 100 áthidaló, Leier MDA 125 áthidaló, Leier MDA 150 áthidaló, Leier MDA 175 áthidaló, Leier MDA 200 áthidaló, Leier MDA 225 áthidaló, Leier MDA 250 áthidaló, Leier MDA 275 áthidaló és Leier MDA 300 áthidaló, sőt a sor két szélén 75 és 325 cm-es hosszal is találkozhatsz.

Külső falban 30, 38 és 45 cm vastag szerkezetnél alkalmazható, kiegészítő hőszigeteléssel. A szigetelés itt nem extra, hanem a rendszer része. Enélkül a kiváltott sáv sokkal gyorsabban hűlne, mint a környezete, és hőhíd alakulna ki a nyílás felett.

Válaszfalakhoz készül a 9 cm-es testvér: a Leier MDVA válaszfal áthidaló 10 és 20 cm-es falszerkezetekben használható. Mindkét változat a fent leírt módon, húzott övként dolgozik, tehát a felső öv elkészülte előtt nem terhelhető.

Porotherm áthidalók a Wienerberger kínálatában

A Wienerberger Porotherm családja hasonló logikára épül, de saját méretrenddel. A Porotherm A-12 külső és belső falazatokban egyaránt használható, keresztmetszete megegyezik a fenti főfali elemekével. A válaszfalakhoz szánt Porotherm A-10 neo ennél könnyebb: méteres darabja nagyjából 13 kg, kézzel is kényelmesen a helyére emelhető.

Az elemmagas kategóriát a Porotherm M-25 képviseli. Magassága 23,8 cm, ami éppen egy téglasorral egyezik, így szépen illeszkedik a fal ritmusába. Itt a kínálat alján lévő áthidaló 100 cm hosszú, felfelé pedig 25 cm-enként lépked a sor, egészen 350 cm-ig.

Bakonytherm áthidalók

A pápateszéri gyártó kínálatában 10-es és 12-es talpszélességű elemeket, valamint elemmagas változatot találsz. A gyártó leírása szerint a 12-es, sodrott betonacél huzallal készült, előfeszített nyílásáthidaló max. 3,25 m széles falnyílásokhoz való. Az oldalt kialakított légkamrák növelik az elem hőszigetelő képességét, a kerámia felületen pedig jól tapad a vakolat. Az elemek illeszkednek a ma elterjedt, 25 cm-es modulméretű építési rendszerekhez, ezért nem csak a saját falazóelemeikkel párosíthatók.

Egy gyakorlati apróság a logisztikához: a csomagolás a mérettől függ, a rövidebb darabokból 72, a középső tartományból 48, a leghosszabbakból 32 kerül egy raklapra.

Az áthidaló beépítése a gyakorlatban

Az elem sosem pontosan akkora, mint a kiváltandó rés. Mindkét oldalon fel kell feküdnie a falra, és ehhez a felfekvési hossz oldalanként jellemzően legalább 12,5 cm. A többi lépés is átlátható: habarcságyba kerül az elem, vízszintbe állítod, a keskeny típusoknál ezután jön a felső öv elkészítése, majd a megszilárdulásig tartó megtámasztás. Az áthidalókat mindig állítva, a beépítés szerinti helyzetben mozgasd. Vésni nem szabad őket, mert a belső vasalás megsérülhet.

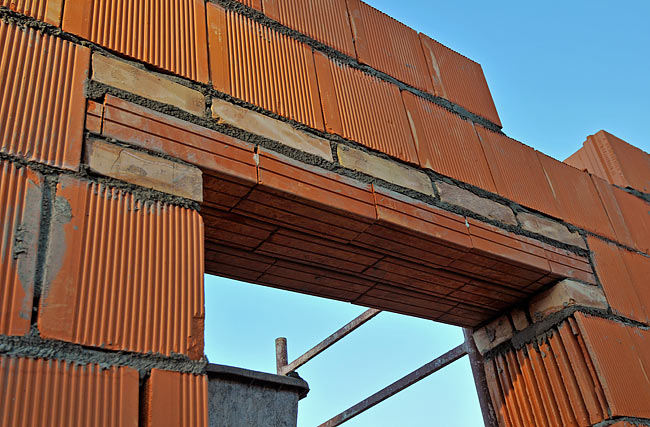

Szélesebb falban több elem kerül egymás mellé. Egy 38 cm-es főfalnál például három 12 cm-es darab sorakozik, külső oldalon a már említett hőszigeteléssel kiegészítve. Nagyméretű nyílásnál, mondjuk egy teraszajtónál, a helyzet összetettebb. Az áthidaló teherbírása ugyanis nem állandó szám: függ a ráfalazott rész magasságától is, két egyforma elem eltérő kialakítással más-más terhet visel el. Ilyenkor a gyártói táblázat és a statikus szava dönt, a nagyobb áthidalások tervezését mindig bízd szakemberre.

Áthidaló árak: mire számíts vásárláskor?

Az ár a mérettel együtt nő. Egy rövidebb válaszfali elem jellemzően pár ezer forintos tétel, a három méter körüli, elemmagasabb darabok ennél érezhetően többe kerülnek. Konkrét összegeket szándékosan nem sorolunk fel, az árlista évről évre, vagy akár év közben is változhat.

A vásárlás/rendelés előtt érdemes tisztázni a szállítást, mivel ezek hosszú és nehéz darabok, az építőanyagok fuvarozása pedig kisebb tételnél az anyagárral összemérhető költség lehet. Ha az építkezés adott falazórendszerre épül, kézenfekvő a hozzá tartozó termék választása. A méretrendek ugyanakkor jórészt átjárhatók, ezt láttuk a 25 cm-es lépcsőknél, úgyhogy a végső szót érdemes a tervezőre és a kivitelezőre bízni.

Gyakran Ismételt Kérdések áthidalókról

Miért kell megtámasztani a keskeny elemeket?

A 6,5 cm magas változatok csak a húzott övet adják. A teljes tartószerkezet a felső, ráfalazott vagy rábetonozott résszel együtt jön létre, és amíg az meg nem szilárdul, az elem önmagában nem viseli el a fal terhét.

Meddig maradjon a megtámasztás?

Addig, amíg a felső öv el nem éri a szilárdságát. Ezt az időt a felhasznált anyag kötési ideje határozza meg, konkrét értéket az adott rendszer útmutatója ad.

Kell áthidaló a válaszfalba is?

Igen. A nem tartó falban is meg kell fogni a nyílás feletti falsávot, különben ott is megjelennek a repedések. Erre valók a keskenyebb, 9 és 10 cm-es, könnyebb elemek.

Mennyivel legyen hosszabb az elem a nyílásnál?

Oldalanként legalább 12,5 cm felfekvéssel számolj, vagyis összesen nagyjából 25 cm ráhagyással. Mindig akkora áthidalót válassz, amelynél ez a ráhagyás biztosan megvan.

Külső falban mi a teendő a hőhíd ellen?

A keskeny elemek külső oldalára kiegészítő hőszigetelést kell elhelyezni. Így a kiváltott sáv hővesztesége nem tér el a fal többi részétől.

Melyik típust lehet azonnal terhelni?

Az egy blokksornyi magasságú, teljesen előregyártott darabokat. Ezek elhelyezés után rögtön terhelhetők, ideiglenes megtámasztás nélkül.

Fúrható vagy véshető az elem?

Vésni nem ajánlott, a kéregelem roncsolódhat. Fúrni csak a külső héj vastagságáig szabad, hogy a belső vasalás sértetlen maradjon.

Mitől függ, hogy mennyit bír el?

A hosszúságtól, a keresztmetszettől és a ráfalazott rész magasságától. A gyártók ezért táblázatban adják meg az értékeket, tervezéskor ezekből érdemes kiindulni.
